Frontseitige Blechauflagen
Stützt das Blech auf die jeweils optimale Art.
Frontseitige Blechauflagen und Biegehilfen für Abkantpressen
Unterstützt und führt das zu biegende Blech für höchste Produktionssteigerung und Erleichterung der Biegearbeit
STANDARD CE
Vordere Blechauflagearme in Standard CE Ausführung sind höhenverstellbar. Sie werden serienmäßig ausgeliefert sofern keine andere Auflagen gewählt wurden.
FSA-A
sind vordere Blechauflagen aus Alu-Profilen gefertigt. Das Schnellkupplungssystem ermöglicht die schnelle Positionierung über die gesamte Länge der Abkantpresse. Diese Stützen können auch zur Anpassung an das untere Werkzeug vertikal verstellt werden. Am Alu-Profil sind montiert:
Eingelassene Anschläge
Millimetermaßstab
Gleitkugeln aus Stahl zur leichteren Positionierung des Werkstücks
Auf Anfrage können eine Reihe von Zubehörteilen geliefert und integriert werden, so zum Beispiel Stützbürsten für empfindliche Oberflächen, Mikrometermesser, Winkelmesser usw..

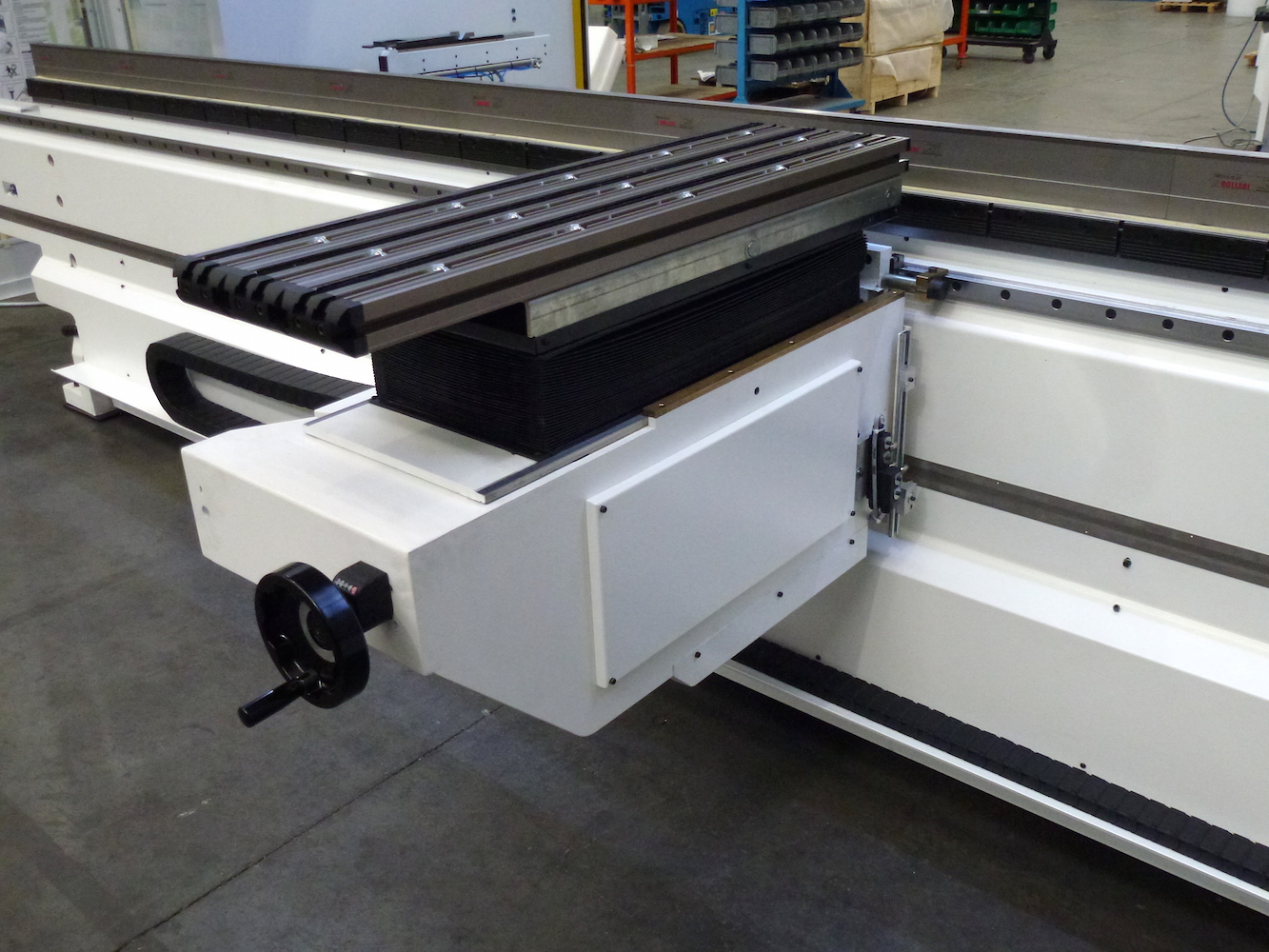

FSA-B
Diese frei verschiebbare vordere Blechauflage ist die logische Weiterentwicklung der FSA-A. Sie ist über Linearführungen an der Maschine montiert, welche die schnelle und stufenlose Positionierung über die gesamte Länge der Maschine ermöglicht. Sie ist mit einer einstellbaren Höhenverstellung ausgerüstet welche über eine Kugelumlaufspindel und einem Präzisionshandrad an das untere Werkzeug angepasst werden kann.
Die LInearführungen gehen über die untere Traverse hinaus und dienen somit als Parkstation für die Stützen wenn sie nicht verwendet werden. Die vordere Blechauflage FSA-B ist durch ein besonderes Alu-Profil mit T-Kanal ausgestattet und hat:
Eingelassene Bezugselemente
Lineal mit Einteilung
Gleitkugeln aus Stahl
Auf Anfrage können eine Reihe von Zubehörteilen geliefert und integriert werden, so zum Beispiel Stützbürsten für empfindliche Oberflächen, Mikrometermesser, Winkelmesser usw..
FSA-C
Diese der FSA-B Blechauflage ähnliche Stütze ist zusätzlich mit einer pneumatischen CNC gesteuerten Höhenverstellung ausgestattet. Diese Funktion ist insbesondere von Nutzen wenn mit unteren Werkzeugen zum Flachbiegen gearbeitet wird, da das Blech in diesem Fall auf zwei verschiedenen Höhen, den Anforderungen gemäß, positioniert werden muss
FSA-D
Diese der FSA-B Stütze ähnliche Stütze ist zusätzlich mit einer motorisierten vollständig CNC gesteuerten Höhenverstellung ausgestattet. Diese Funktion ist von Nutzen wenn mit unteren Werkzeugen zum Flachbiegen gearbeitet wird, sowie für besondere Profile mit Gegenbiegung nach unten, bei der die Platte auf Oberflächen unterschiedlicher Höhe positioniert werden muss.
VORDERE Biegehilfen
Die Biegehilfe ist ein sehr wichtiges Werkzeug für die Abkantpresse. Sie besteht im wesentlichen aus einem Paar Blechauflagen, die auf der vorderen Seite der Maschine in der Höhe der Biegelinie angebracht sind (unteres Werkzeug). Die Auflagen sind CNC-gesteuert und stützen das Blech während des Biegevorgangs ab. Die Biegehilfen können auch auf der hinteren Seite der Maschine montiert werden.
